Méthode performante pour le calcul des coefficients de transmission thermique à partir de fichier .dxf selon EN 10077-2:2017

Comparez les logiciels version actuelle Télécharger la démo
BISCO Caractéristiques

Caractéristiques

  • Simulations thermiques stationnaires de formes libres 2D
  • Importation automatisée de fichiers DXF via bitmaps
  • Puissant solveur éléments finis permettant de modéliser des géométries complexes et de profiter d'un temps de simulation minimal
  • Optimisé pour une utilisation automatisée selon EN ISO 10077-2:2017 (méthode des radiosités incluse)
  • Edition automatique de rapport
  • Logiciels opérationnels en anglais, français, allemand et néerlandais
BISCO Domaines d'application

Domaines d'application

  • Performances thermiques de fenêtres, portes et volets (EN ISO 10077-2)
  • Performances thermiques de murs-rideaux (EN ISO 12631)
  • Analyse de ponts thermiques: calcul de la perte de chaleur, condensation de surface (EN ISO 10211, EN ISO 13788)
  • Coefficient de transmission thermique de matériaux et éléments de construction (EN ISO 6946)
  • Transferts de chaleur par le sol (ISO 13370)
  • Transfert de chaleur dans les maçonneries et produits maçonnés (EN ISO 1745)
BISCO Entrées et modélisation géométrique

Entrées et modélisation géométrique

  • Conversion de fichiers DXF en fichier BMP de 256 couleurs, avec une couleur par couche DXF et entrée bitmap
  • Le fichier BMP de 256 colours contient la description géométrique requise par BISCO
  • Les couleurs des fichiers BMP indexent les materiaux et conditions limites
BISCO Propriétés thermiques et conditions limites

Propriétés thermiques et conditions limites

  • Liées au bitmap par les couleurs.
  • Matériaux: conductivité thermique, émissivité de surface. Calcul automatique de la conductivité thermique équivalente pour les cavités d'air.
  • Optimisation des cavités d'air en détectant les rainures et interconnections.
  • Conditions limites surfaciques: température ambiante, coefficient de transfert de chaleur, flux de chaleur. Simulation des échanges radiatifs et convectifs améliorée en utilisant le module RADCON.
  • Détection de surfaces avec résistance de surface augmentée (dans les coins ou entre deux surfaces)
  • Conditions limites linéiques (température ou flux fixé) à la jonction entre deux couleurs
BISCO Module RADCON pour BISCO

Module RADCON pour BISCO

  • Simulation détaillée des transferts radiatifs en utilisant les facteurs de forme

  • Calcul extrêmement rapide et stable de problèmes radiatifs non-linéaires

  • Convection basée sur le coefficient de transfert de chaleur convectif (calculé)

  • Matériaux transparents pour les petites cavités: conduction + radiation

  • Validé selon la norme EN ISO 10077-2:2017 (méthode des radiosités)

BISCO Sorties

Sorties

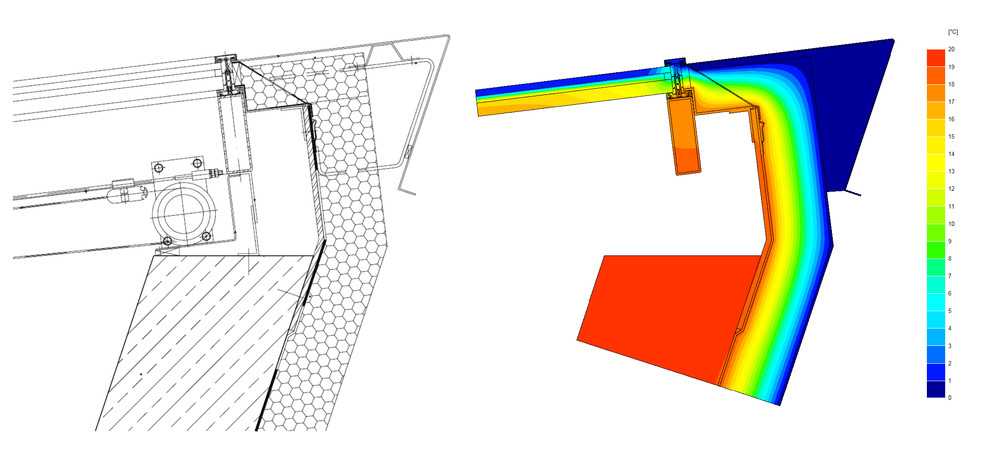

  • Isothermes, flux de chaleur total, lignes de flux thermiques, le rayonnement infrarouge, la condensation de surface et les zones de forte humidité relative
  • Températures minimale et maximale, flux entrant et sortant par couleur
  • Température de l'air à l'équilibre pour des cavités fermées
  • Coefficients de transmission thermique et impact des ponts thermiques
  • Edition automatique de rapport
BISCO Compatibilité avec les autres logiciels Physibel

Compatibilité avec les autres logiciels Physibel

  • Version dynamique: BISTRA
  • TRISCO peut lire des données BISCO (crée des profilés extrudés, à partir de bitmap)
  • SOLIDO peut lire des données BISCO (crée des fichiers STL par couleur pour profilés extrudés, à partir d'un maillage triangulaire)
BISCO manipulation 3D de BISCO avec TRISCO

manipulation 3D de BISCO avec TRISCO

  • Les projets BISCO peuvent être importés dans TRISCO
  • Extrusion de profilés en 3D
  • Etude du risque de condensation et de l'effet pont thermique d'élément 3D (ex: équerres, fixations, ...)
  • TRISCO contient la fonction de révolution pour modéliser facilement les fenêtres en 3D
BISCO Options de licence

Options de licence

  • BISCO est disponible avec des licences perpétuelles ou avec des licences par souscription.
  • Les licences par souscription sont protégées par une clé logicielle (individuelle, flottante réseau local ou flottante internet). Avec une licence par souscription, vous avez accès à la dernière version de BISCO, au support technique et à la base de connaissances Physibel en ligne.
  • Les licences individuelles perpétuelles sont protégées par une clé matérielle (USB). Avec une licence perpétuelle, vous obtenez un plan de maintenance annuel (AMP) d'un an. Le renouvellement n'est pas obligatoire mais permet de continuer à accéder aux mises à jour majeures de BISCO, du support technique et de la base de connaissances Physibel en ligne.

nouveautés in version 12?

  • Nouvelles fonctions de sortie graphique : visualisation du rayonnement infrarouge, de la condensation de surface et de l'humidité de surface et possibilité d'ajouter des étiquettes.
  • Intégration des vis selon la norme EN ISO 12631 et des lames d'air selon la norme EN ISO 6946.
  • Algorithmes améliorés pour l'importation de fichiers DXF (outil BiscoDXF).
  • Options de licence avec clé logicielle (individuelle, flottante réseau local, flottante internet).
historique des versions

intéressé?

Recevez notre brochure et liste des prix par e-mail.

  • +
  • +
