BISTRA
Simulation détaillée des effets thermiques transitoires dans les bâtiments
Caractéristiques
- Simulation thermique transitoire de formes libres 2D
- Importation de la géométrie par format BISCO (variante stationnaire)
- Propriétés des matériaux dépendantes de la température
- Processeur solaire détaillé

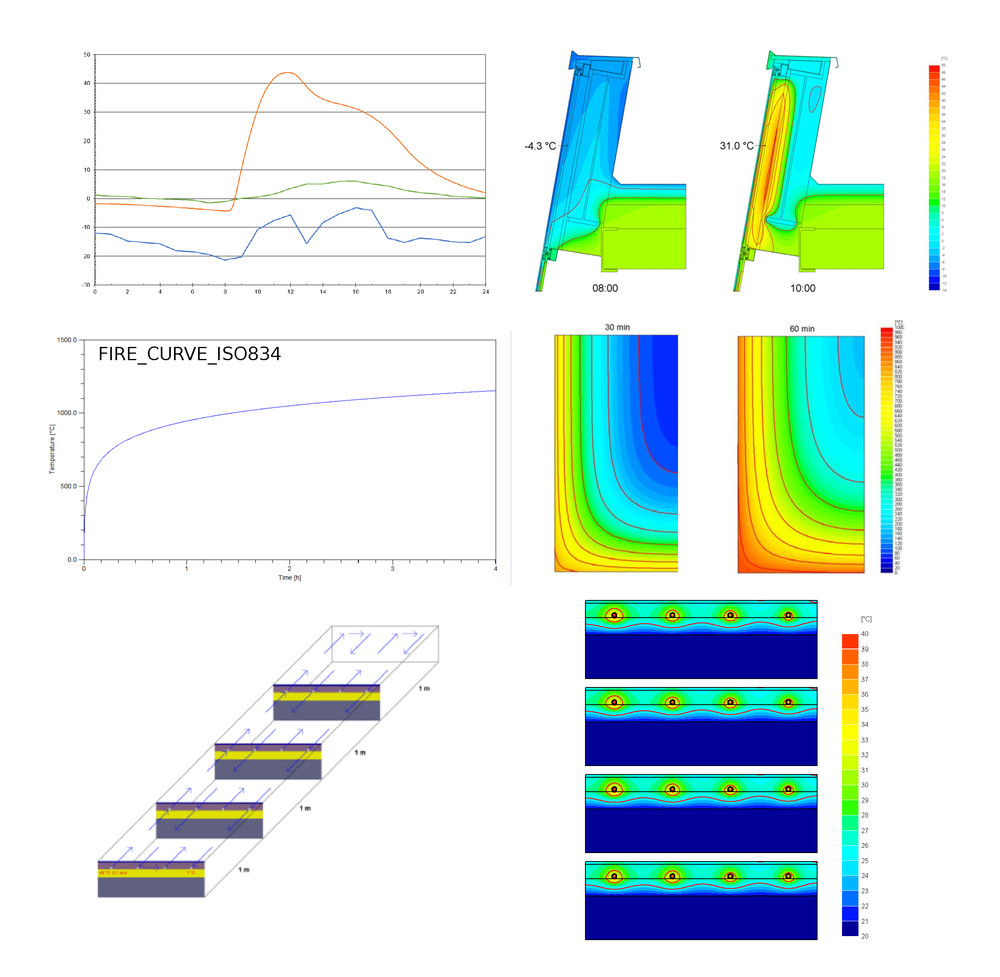

- Animations graphiques (fichiers AVI) du champ des températures variant au cours du temps
- Logiciels opérationnels en anglais, français, allemand et néerlandais
Domaines d'application
- Analyse transitoire de ponts thermiques/ éléments de construction
- Fracture de verre causée par radiations solaires
- Ingénieurie du feu (selon les Eurocodes)
- Chauffage au sol (EN ISO 11855-2)
- Pertes de chaleur par le sol (EN ISO 13370) et gel dans les sols (EN ISO 13793)
- Matériaux à changement de phase (MCP)
- Analyse thermique dynamique de chauffage / refroidissement
- Calcul des gains de chaleur solaires
Entrées et modélisation géométrique
- Identique à BISCO (avec également des outils de dessin et remplissage pour éditer le bitmap)
- Entrées supplémentaires des densités de matériaux et capacités thermiques massiques
- Les conductivités thermiques et capacités thermiques massiques peuvent être dépendantes de la température (utile notamment pour les simulations d'incendies)
Conditions limites dynamiques
- Les conditions limites sont des fonctions dépendantes du temps: constantes, palliers, périodiques, climat de référence, courbe de feu, définies par l'utilisateur
- Pré-visualisation (avec zoom) des fonctions dépendantes du temps (propriétés des matériaux)
- La simulation de transferts radiatifs (non-linéaires) et convectifs est améliorée en utilisant le module RADCON
Module RADCON pour BISTRA
-
Simulation détaillée des transferts radiatifs en utilisant les facteurs de forme
-
Calcul extrêmement rapide et stable de problèmes radiatifs non-linéaires
-
Convection basée sur le coefficient de transfert de chaleur convectif (calculé)
-
Matériaux transparents pour les petites cavités: conduction + radiation
-
Validé selon la norme EN ISO 10077-2:2017 (méthode des radiosités)
Sorties
- Animations graphiques (AVI files) des champs de température variant au cours du temps
- Visualisation instantannée à n'importe quel pas de temps
- Tableaux et graphiques des températures et flux de chaleur variant au cours du temps
Compatibilité avec les autres logiciels Physibel
- BISTRA peut lire les données BISCO
- VOLTRA peut lire les données BISTRA
- Même fonctions d'édition que dans CAPSOL
Options de licence
- BISTRA est disponible avec des licences par souscription (individuelle ou flottante)
- Avec une souscription, vous avez accès à la dernière version de BISTRA, au support technique et à la base de connaissances Physibel en ligne
- Pour plus d'informations sur les différentes options de licence, cliquez ici
nouveautés in version 5?
-
Mise en oeuvre de la réflexion spéculaire du rayonnement solaire direct.
-
Possibilité de lire des fichiers de données météorologiques externes au format EPW ou TMY3 (pour la température du thermomètre sec et les données de rayonnement solaire).
-
Intégration des normes EN ISO 6946 et EN 673 pour les lames et cavités de gaz/air.
