SOLIDO
Méthode performante pour le calcul de transferts de chaleur 3D dans des objets de n'importe quelle forme
Caractéristiques
- Simulation thermique stationnaire de formes libres 3D
- Compatible avec les fichiers STL
- Temps de simulation minimal grâce à un puissant solveur éléments finis

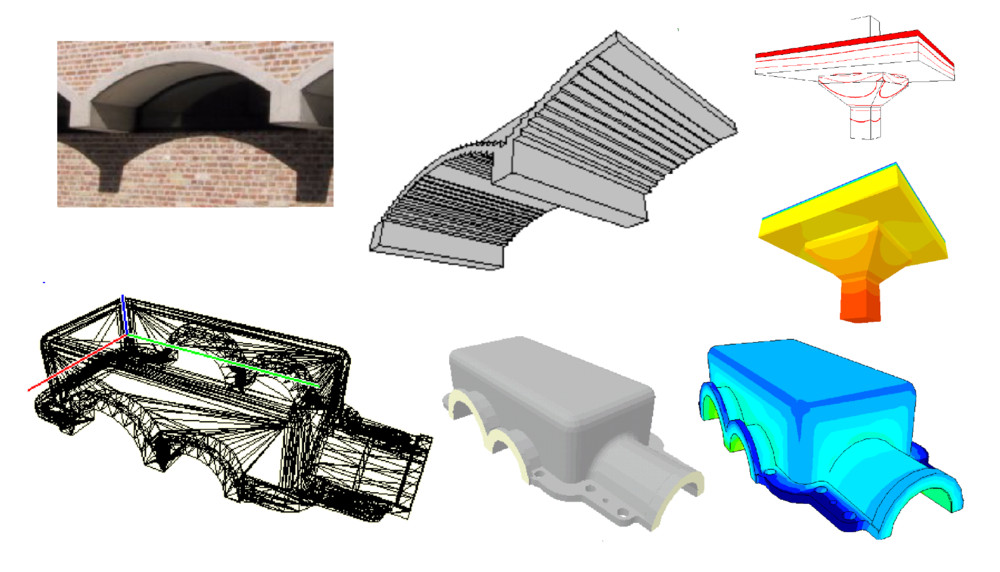

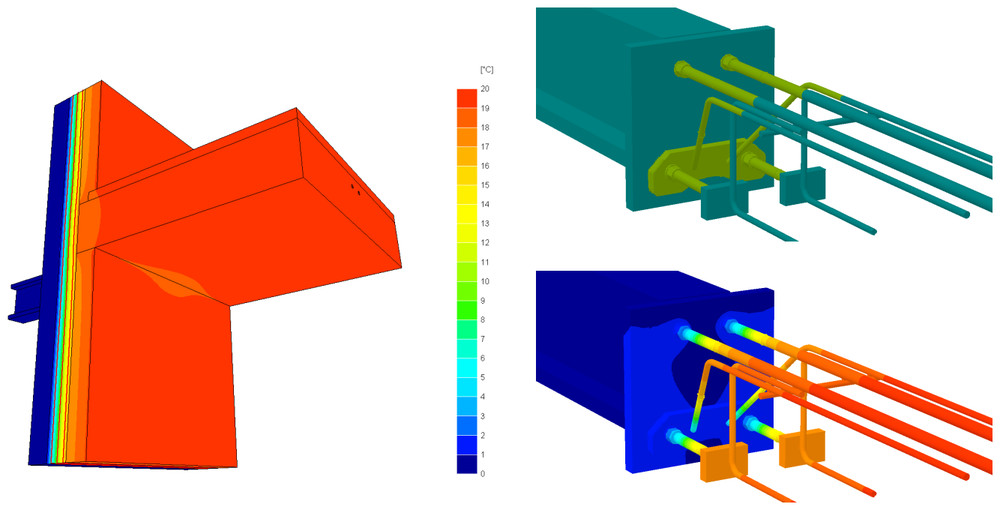

- Représentation graphique supérieure d'isothermes et lignes de flux
- Logiciels opérationnels en anglais, français, allemand et néerlandais
Domaines d'application
- Analyse de pont thermique: calcul de la perte de chaleur, condensation de surface (ISO/FDIS 10211)
- Coefficient de transmission thermique de matériaux et éléments de construction (EN ISO 6946)
- Performance thermique de fenêtres, portes et rideaux (EN ISO 10077-2)
- Transferts de chaleur par le sol (ISO 13370)
- Transferts de chaleur dans les maçonneries et produits maçonnés (EN ISO 1745)
Entrées et modélisation géométrique
- Objets modélisés avec des blocs
- Positions indépendantes libres des 8 sommets d'un bloc, permettant des formes telles que des prismes, pyramides, parallélépipèdes, etc.
- Les coins autour des sommets peuvent être arrondis pour former des solides avec des surfaces quadratiques: sphères, cylindres, cônes, etc.
- Les blocs SOLIDO peuvent aussi faire référence à des fichiers STL tels que ceux exportés depuis des outils de CAO (ex: AutoCAD)
Propriétés thermiques et conditions limites
- Les propriétés thermiques sont liées aux couleurs des blocs
- Propriétés de matériaux avec de vastes bases de données
- Conditions limites à la surface des matériaux, à l'interface entre matériaux, à l'intérieur des matériaux (source de chaleur volumique)
- Simulation séparée des transferts radiatifs (avec facteurs de forme) et convectifs (fonctions de la différence entre la température de surface locale et celle de l'air) en utilisant le module RADCON
- Calcul automatique des propriétés thermiques pour les cavités d'air selon les normes internationales
Création du maillage
- SOLIDO utilise un maillage rectangulaire dont les nœuds coïncident avec la vraie géométrie de l'objet
-
L'utilisateur définit un maillage 3D rectangulaire (similaire au maillage dans TRISCO). Le maillage peut être équidistant avec une finesse donnée et être ensuite optimisé pour minimiser le nombre de nœuds
- L'objet est converti par rapport au maillage de calcul pour obtenir une approximation rectangulaire
-
Les coordonnées des nœuds sur les surfaces extérieures ou sur les interfaces entre les différentes régions de couleur sont ramenées aux surfaces de l'objet initial pour être au plus près de la géométrie réelle
Sorties
- Représentation graphique supérieure des isothermes et lignes de flux
- Sortie texte des températures et flux de chaleur
- Etude des risques de condensation de surface
- Calcul des coefficients de transmission thermique et caractérisation de ponts thermiques
Compatibilité avec les autres logiciels Physibel
- SOLIDO peut lire les données TRISCO
- SOLIDO peut lire les données BISCO (crée un fichier STL par couleur pour les profilés extrudés, se basant sur un maillage triangulaire)
Options de licence
- SOLIDO est disponible avec des licences par souscription (individuelle ou flottante)
- Avec une souscription, vous avez accès à la dernière version de SOLIDO, au support technique et à la base de connaissances Physibel en ligne
- Pour plus d'informations sur les différentes options de licence, cliquez ici
nouveautés in version 5?
- Amélioration de la gestion des fichiers STL (importation de plusieurs fichiers en même temps, attribution automatique des couleurs, pas besoin de sauvegarder après chaque transformation).
- Faire glisser Blocs (avec la souris dans la fenêtre Image).
- Révision de la fenêtre Couleurs pour permettre la conformité avec les différentes normes EN. Calcul automatique de la conductivité thermique équivalente d’une lame d'air et d’une cavité selon la norme EN ISO 6946.
- Cliquez ici pour une présentation avec un aperçu complet de tous les nouveaux développements (en Anglais).
